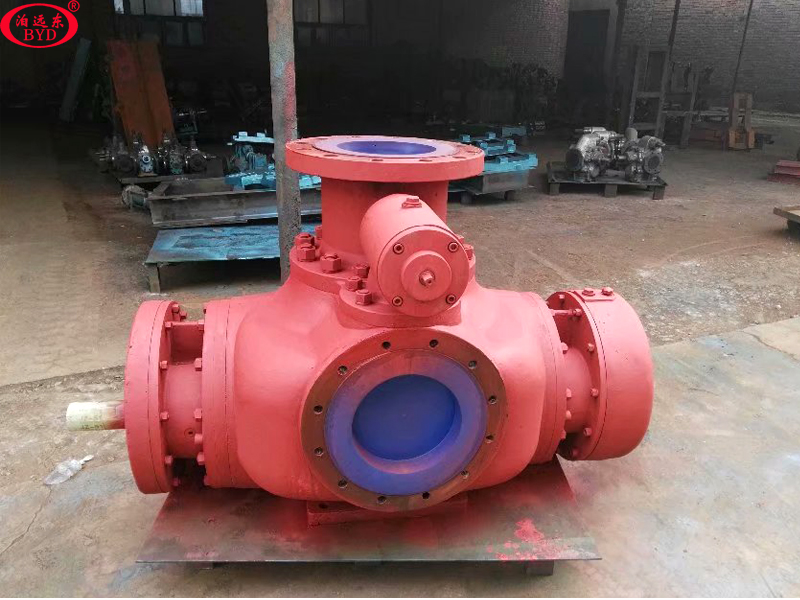

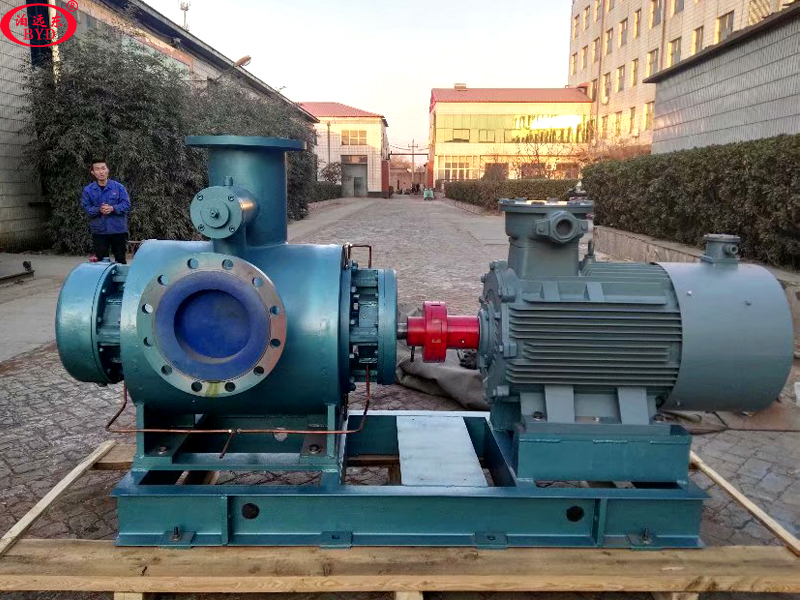

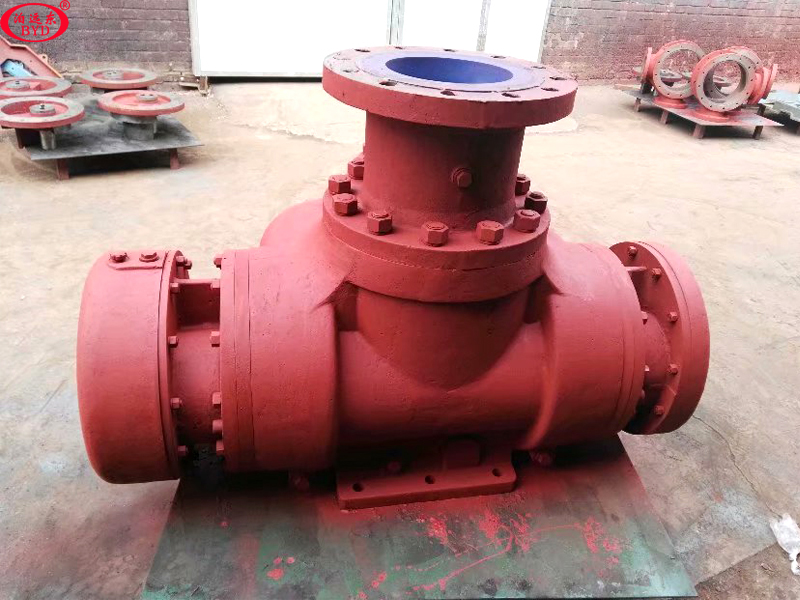

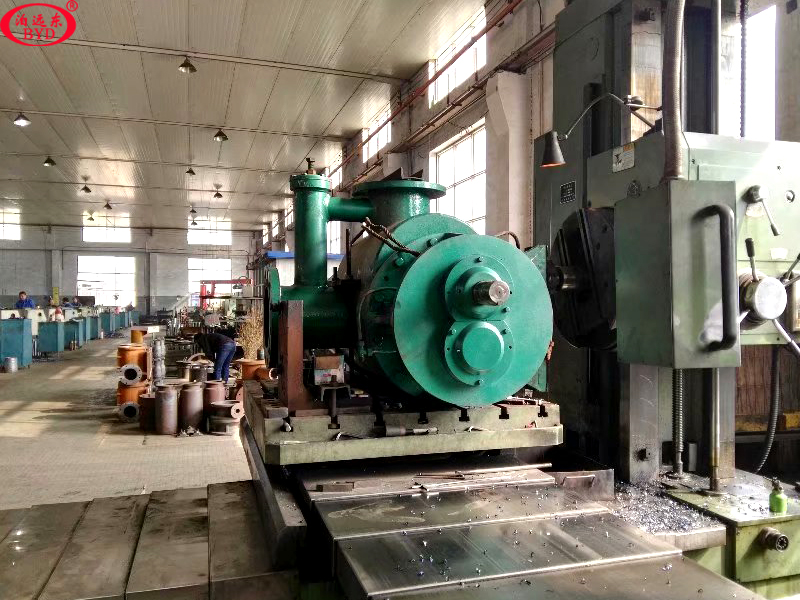

燃料油装船泵,重油装船泵W5.1ZK78M1W73双螺杆泵安装尺寸图

●性能范围:Range of performance:

1、高工作压力4.0MPa  1, the maximum working pressure of 4.0 MPa

2、流量范围 1～1000m3/h 2, 1 ~ 1000 m3 / h flow range

3、温度范围-20～120℃  3-20 ~ 120 ℃, temperature range

4、介质粘度1～3000mm2/s，降低转速可达到106mm2/s 介质粘度对双螺杆泵性能影响较大，泵的名义排量是指在特定粘度条件下的排量，为保证泵能在较率下工作，在试验不充分时，建议按下列粘度条件选择转速：介质粘度cSt转速r/min

●双螺杆泵有密封式和不密封式两种类型，按介质从一端还是 从两端进入啮合空间，双螺杆又被分为双吸式和单吸式两种结构。双螺杆泵是外啮合的螺杆泵，它利用相互啮合，互不接触的两根螺杆来抽送液体。双螺杆泵为一种双吸式非密闭的双螺杆泵。一端伸出泵外的主动螺杆由原动机驱动。主动螺杆与从动螺杆具有不同旋向的螺纹。螺杆与泵体紧密贴合。从动螺杆是通过同步齿轮由主动螺杆带动的。

●双螺杆泵作为一种容积式泵，泵内吸入室应与排出室严密地隔开。因此，泵体与螺杆外圆表面及螺杆与螺杆间隙应尽可能小些。同时螺杆与泵体、螺杆与螺杆间又相互形成密封腔，保证密闭，否则就可能有液体从间隙中倒流回去。

●双螺杆泵可分为内置轴承和外置轴承两种形式。在内置轴承的结构型式中轴承由输送物进行润滑。外置轴承结构的双螺杆泵工作腔同轴承是分开的。由于这种泵的结构和螺杆间存在的侧间隙，它可以输送非润滑性介质。此外，调整同步齿轮使得螺杆不接触，同时将输出扭矩的一半传给从动螺杆。正如所有螺杆泵一样，外置轴承式双螺杆泵也有自吸能力，而且多数泵输送元件本身都是双吸对称布置，可轴向力，也有很大的吸高。

●双螺杆泵系列产品分为单吸双螺杆泵和双吸双螺杆泵两大类。该系列产品具有特殊的螺杆型线和与之配套的特殊结构，广泛适用于石油、化工、冶金、钢铁、电力、船舶、制药、食物、建材等各种行业，其适用介质之多、输送范围之广、应用工况之复杂是其它泵类产品无法比拟的。这些特点也使得该系列泵具有潜在的使用发展前景。

●泵体内装有两根左、有施单头螺纹的螺杆，主动螺杆2由动力机驱动转动时，靠同步齿轮1带动从动螺杆3转动。两根螺杆以及螺杆与泵体. 之间存在着间隙，该间隙靠齿轮和轴承保证。其间隙大小，取决于液体粘度、工作压力等因素。由于每根螺杆两端螺纹的旋向相反，螺杆转动时，由螺杆啮合线形成的泵工作腔。

输送棕榈油泵3GR42*6AW2三螺杆泵江苏安邦电化有限公司

输送糖浆泵NYP-24-RU-M1-W51高粘度泵蓝星哈尔滨石化有限公司

输送造纸黑液泵G40-1P-W101单螺杆泵安徽金禾实业股份有限公司

输送柴油泵W5.1ZK65Z1M1W73蓝星清洗股份有限公司

重油装船泵W4.2ZK-78Z0M1W80江苏灵谷有限公司

输送合成液压油泵W6.4ZK75Z1M1W73双喜轮胎工业股份有限公司

输送粘接剂泵NYP110-RU-M1-J-W51高粘度泵昊华华东公司

输送油泵3GR42*4W21三螺杆泵湖北凯乐科技股份有限公司

输送轻质燃油泵3GR42*4Aw21三螺杆泵岳阳兴长石化股份有限公司

燃料油装船泵3GR36*6W21三螺杆泵江苏嘉盛品工业有限公司

输送煤焦油泵3GR36*4三螺杆泵百合花集团有限公司

输送粘胶液泵W5.1ZK78M1W73浙江龙腾科技发展有限公司

输送炭黑油泵GN50-1V-W112单螺杆泵烟台氨纶股份有限公司

输送油泥泵G85-1V-W102单螺杆泵浙江海越股份有限公司

输送污水泵G25-1V-W102不锈钢单螺杆泵中蓝有限公司

输送稠油泵G135-1P-W101单螺杆泵青岛海晶集团有限公司

油气混输泵W6.4Zi62Z1M1W73上海油漆有限公司

输送膏状物泵NYP110-RU-T2-J-W11保温高粘度泵阿拉伯化肥有限公司

输送乳状液泵NYP110-RU-T2-J-W12高粘度保温深圳诺普信农化股份有限公司

重油装船泵W6.4ZK-62M1W73鄂尔多斯电力冶金股份氯碱有限公司

输送涂料泵G40-1P-W101单螺杆泵浙江三美股份有限公司

输送基础油泵YCB2.5齿轮泵江苏常隆有限公司

输送齿轮油泵YCB5齿轮泵浙江天和树脂有限公司

输送润滑脂泵YCB8齿轮泵山东东佳集团公司

输送变压器油泵KCB83.3齿轮泵上海泰禾有限公司

输送橄榄油泵W6.4ZK-100Z3M1W7内蒙古兰太实业股份有限公司

输送柴油降凝剂泵G40-1P-W101单螺杆泵中盐吉兰泰集团有限公司

输送耐磨液压油泵YCB10齿轮泵江苏绿陵集团有限公司

●该型泵采用双吸式结构，螺杆两端处于同一压力腔中，轴向力可以自行平衡。两端轴承采用外装式，单独采用润滑油(脂)润滑，因而不受输送介质的影响。两螺杆间用一对同步齿轮驱动，螺杆齿面间并不接触，而留有一微小间隙，介质中的杂质并不能对螺杆齿面产生直接的磨损(除冲刷外)。 除一些小排量泵外(2W.W4.0以下)，一般在泵体上都带有内流式阀，当排放压力超过额定值时，有一定的保护作用。 泵体上的进出口方向有两种，一为水平进，水平出;二为水平进，垂直向上出;用户可根据自己需要选择。

螺杆泵是利用螺杆的回转来吸排液体的。中间螺杆为主动螺杆，由原动机带动回转，两边的螺杆为从动螺杆，随主动螺杆作反向旋转。主、从动螺 杆的螺纹均为双头螺纹。 　　由于各螺杆的相互啮合以及螺杆与衬筒内壁的紧密配合，在泵的吸入口和排出口之间，就会被分隔成一个或多个密封空间。随着螺杆的转动和啮合，这些密封空间在泵的吸入端不断形成，将吸入室中的液体封入其中，并自吸入室沿螺杆轴向连续地推移到排出端，将封闭在 各空间中的液体不断排出，犹如一螺母在螺纹回转时被不断向前推进的情形那样，其中螺纹圈数看做液体，当螺钉旋转时螺纹在转动时就相当于液体在螺杆泵里面的情形，这就是螺杆泵的基本工作原理。

特点

★定子与转子接触的螺旋封线将收入腔与排出腔完全分开，使泵具有阀门的隔断作用

★可实现液、气、固体的多相混输

★泵内流体流动时容积不发生变化，没有瑞流搅动和脉

★弹性定子形成的容积腔能有效地降低输送含固体颗粒介质时的磨耗

★输入介地粘度可达50000Mpa·s含固量可达50%

★流量与转速正比，借助调速器可实现量的自动调节泵可以正反输送。

三螺杆泵是依靠泵体与螺杆所形成，当主动螺杆转动时，带动与其啮合的从动螺杆一起转动，吸入腔一端的螺杆啮合空间容积逐渐增大，压力降低。液体在压差作用下进入啮合空间容积。当容积增到大而形成一个密封腔时，液体就在一个个密封腔内连续地沿轴向移动，直到排出腔一端。这时排出腔一端的螺杆啮合空间容积逐渐缩小，而将液体排出。三螺杆泵的工作原理与齿轮泵相似，只是在结构上用螺杆取代了齿轮。表为各种螺杆泵的特点和应用范围。三螺杆泵的流量和压力脉冲很小，噪声和振动小，有自吸能力，但螺杆加工较困难。泵有单吸式和双吸式两种结构,但单螺杆泵仅有单吸式。三螺杆泵需要配带阀(单螺杆泵不必配带），以防止由于某种原因如排出管堵塞使泵的出口压力超过容许值而损坏泵或原动机。

螺杆泵是利用螺杆的回转来吸排液体的。中间螺杆为主动螺杆，由原动机带动回转，两边的螺杆为从动螺杆，随主动螺杆作反向旋转。主、从动螺 杆的螺纹均为双头螺纹。

三螺杆泵是螺杆式式容积泵。在三螺矸泵中，由于主螺杆与从动螺杆上螺旋槽相互啮合及它们与衬套三孔内表面的配合，得以在泵的进口与出口之间形成数级动密封室，这些动密封室将不断把液体由泵进口轴向移动到泵出 口，并使所输送液体逐级升压。从而形成一个连续、平稳、轴向移动的压力液体。三螺杆泵所输送液体为不含固体颗粒，无腐蚀性油类及类似油的润滑性液体，粘度1.2~100oE(3.0~760cst)，高粘度液体亦可通过加温降粘后输送，其温度不超过150oC。

由于各螺杆的相互啮合以及螺杆与衬筒内壁的紧密配合，在泵的吸入口和排出口之间，就会被分隔成一个或多个密封空间。随着螺杆的转动和啮合，这些密封空间在泵的吸入端不断形成，将吸入室中的液体封入其中，并自吸入室沿螺杆轴向连续地推移到排出端，将封闭在 各空间中的液体不断排出，犹如一螺母在螺纹回转时被不断向前推进的情形那样，其中螺纹圈数看做液体，当螺钉旋转时螺纹在转动时就相当于液体在螺杆泵里面的情形，这就是螺杆泵的基本工作原理。

螺杆与壳体之间的密封面是一个空间曲面。在这个曲面上存在着诸如ab或de之类的非密封区，并且与螺杆的凹槽部分形成许多三角形的缺口abc、def。这些三角形 的缺口构成液体的通道，使主动螺杆凹槽A与从动螺杆上的凹槽B、C相连通。而凹槽B、C又沿着自己的螺线绕向背面， 并分别和背面的凹槽D、E相连通。由于在槽D、E与槽F(它属于另一头螺线)相衔接的密封面上，也存在着类似于正面的三角形缺口a’b’c’，所以D、F、E也将相通。这样，凹槽ABCDEA也就组成一个“∞” 形的密封空间(如采用单头螺纹，则凹槽将顺轴向盘饶螺杆，将吸排口贯通，无法形成密封)。不难想象，在这样的螺杆 上，将形成许多个独立的“∞”形密封空间，每一个密封空间所占有的轴向长度恰好等于累杆的导程t。因此，为了使螺杆能吸、排油口分隔开来，螺杆的螺纹段的长度到少要大于一个导程。

从上述工作原理可以看出，螺杆泵有以下优点：

1)压力和流量范围宽阔。压力约在3.4-340千克力/cm 2，流量可达18600cm3/分；

2)运送液体的种类和粘度范围宽广；

3)因为泵内的回转部件惯性力较低，故可使用很高的转速；

4)吸入性能好，具有自吸能力；

5)流量均匀连续，振动小，噪音低；

6)与其它回转泵相比，对进入的气体和污物不太敏感；　　

7)结构坚实，安装保养容易。

螺杆泵的缺点是，螺杆的加工和装配要求较高；泵的性能对液体的粘度变化比较敏感
