NYP型系列内齿轮沥青泵的安装、操作及维修保养注意事项

1.NYP内齿轮沥青泵的安装

●安装泵通常采用水泥混凝土基础，要求地基平整并有足够的强度。运转前应对泵的转动轴与电机轴的同轴度进行校对。校对方法是用直尺，测两个联轴器的外圆，同轴度不大于0.1mm。

●为了便于维修，泵头前方应预留出一定的维修空间。

2.NYP内齿轮沥青泵泵进出口方向

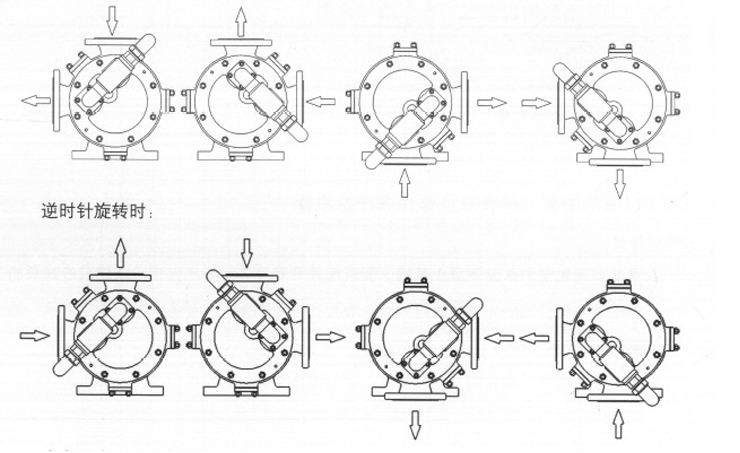

由泵头端向轴旋转方向，按箭头指示方向确定泵的进出口顺时针旋转时：

注：如泵往返使用时应在管道上另加阀。

3.NYP内齿轮沥青泵阀安装方向

泵的进口为低压区，泵的出口为高压区。阀的螺母端为低压区，阀的进口端为高压区。安装时泵的高压区与阀的高压区相接。

4.加热（保温）部位的安装

泵体上设有三个加热管道接口，加热是可选择其中两个接口连接，将另一个用密封法兰盘封闭。轴封部位加热接口在支撑座两侧，各有一个G1”管螺纹接口,安装时使用G1”管螺纹连接即可。泵体加热接口与轴封部位可采用并联，也可采用串联。

5.NYP内齿轮沥青泵管道安装

泵的吸油管端应设置过滤器，有效过滤面积应大于吸入口4～6 倍，输送液脏时可增到8 倍。安装管道式应使泵容易拆卸。管道的重力、紧固法兰及泵座螺栓产生的力不应作用在泵上，以避免影响泵轴与电机轴的同轴度。

6.NYP内齿轮沥青泵轮轴向间隙的调整

泵的轴向间隙应为0.2~0.3mm。但是在实际使用中无法测量。可将后调整螺母紧死后，再往回松1/5 圈，主轴用手盘动轻松即可。

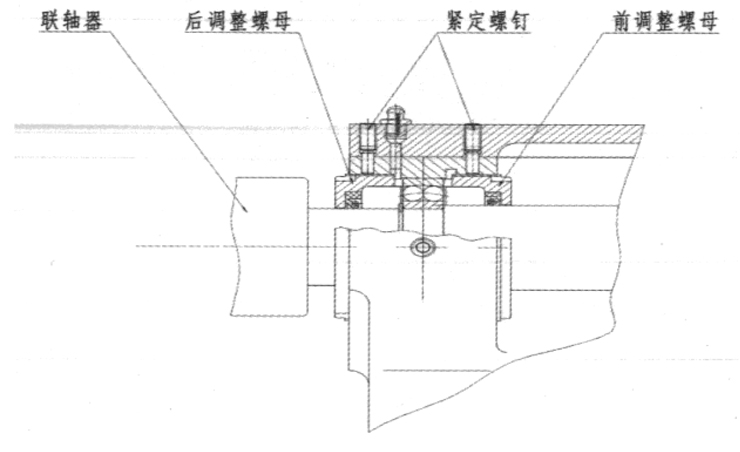

当泵轮需要调整间隙时，应按照以下步骤进行。（参考下图）

a）首先松开紧定螺钉。

b）松开前、后调整螺母。

c）根据需要调整前、后调整螺母可以达到泵轮所需要的轴向间隙。

d）锁紧前、后调整螺母，将紧定螺钉紧死。

7.NYP内齿轮沥青泵的启动

A）泵启动前的准备

泵正式运转前应先通入加热介质。所有管道及泵内应无金属屑、沙子等杂质。吸入管不应有漏入空气的缝隙，有条件可采用

5 个大气压力的空气检漏试验。

泵启动前各部位调价润滑脂，否则只许短期试车。因在无输送液体的情况下运转，易使相关的零部件因得不到输送液的润滑，损坏相应部件。

B）启动操作

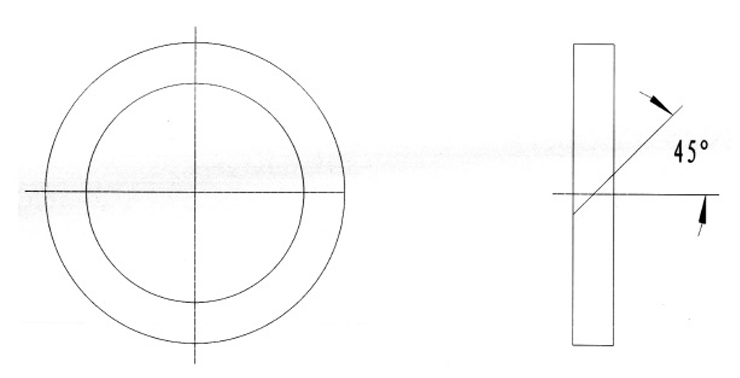

打开泵的吸入及排出管道上的有关阀门。启动后观察泵运转有无异常。如果发现泵有泄露情况，应调节填料压盖的压紧程度。同时注意不使填料压的过紧而产生填料箱发热的现象。更换盘根时不许使用整根盘根螺旋填入，而应切成多圈，每个圈的切口交叉45 度。（如图所示）相邻的两根盘根切口应错开120 度。

填料箱需要定期保养。主轴与填料箱间隙中有油渗出属于正常现象。填料箱的填料不宜压的太紧，如填料压的太紧会增大摩擦热量，使填料加速硬化和增快轴的磨损。

C)故障类型与排除方法
