锂电池正，负极浆料泵选型方案

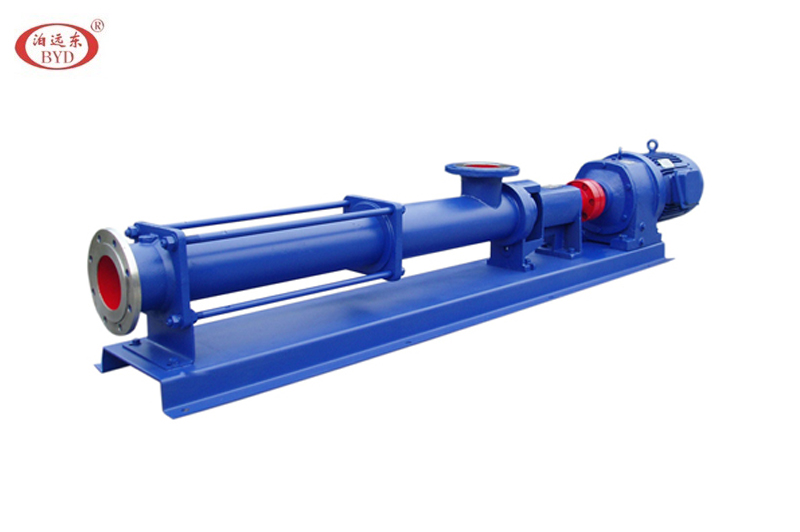

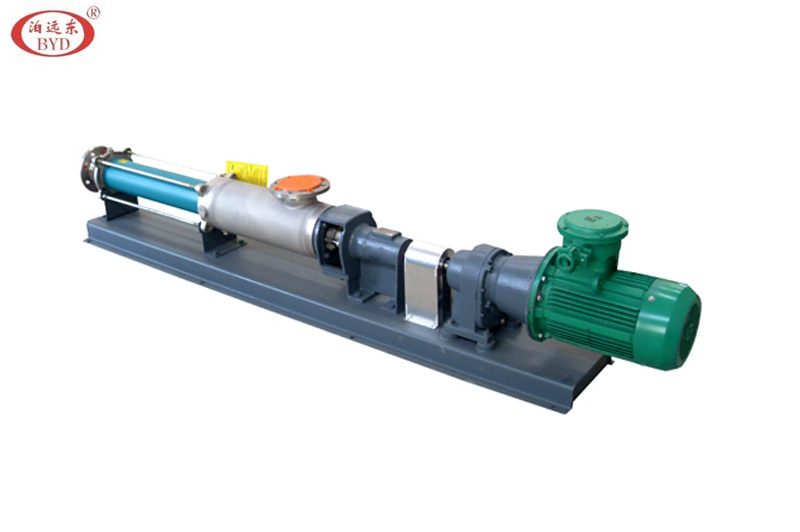

锂电池正负浆浆料输送过程设计的设备及装置有输送泵、过滤装置、分散装置、储料罐等。输送泵有螺杆泵、齿轮泵、隔膜泵等多种类型，但是考虑到浆料输出的稳定性会对集流体涂布有重要的影响，一般需要配备过滤器，通常过滤器一般可分为动态过滤器，以及静态过滤器，由于搅拌完成之后可能会有少量的为了防止大颗粒对涂布头、涂布效果造成负面影响，需要对浆料进行大颗粒的过滤。过滤滤网的大小选择需要根据涂布设备及浆料性质进行，过小的筛网影响工作效率，过大的筛网又不能起到有效的过滤作用。但是电池浆料的特性极其复杂，很多情况下，即使进行了高速分散，搅拌仍有可能出现浆料颗粒的情况浆料经过过滤后进入浆料储存罐，需要经过一道搅拌均质工序。由于浆料搅拌完成之后，经过管道输送可能会有一定的颗粒团聚、浆料不稳定的情况，不利于浆料的涂布。此时由于搅拌完成之后可能会有少量的为了防止大颗粒对涂布头、涂布效果造成负面影响。

旋转刮刀过滤器在国外锂电行业有非常成熟的应用，日本国内厂家也有在使用的，有的用国产，有的用进口

相比较国内常见的丝网有不可比拟的优势

免换滤网，不需经常开盖检查滤网，自动排杂质，密闭操作避免人工接触物料，楔形网的滤元过滤效率非常高效

随着挤压涂布的普及，自动过滤器也有了极大的改进

挤压涂对模头压力要求较转移涂更为严苛旋转刮刀过滤器在国外锂电行业有非常成熟的应用，日本

国内厂家也有在使用的，有的用国产，有的用进口

相比较国内常见的丝网有不可比拟的优势

免换滤网，不需经常开盖检查滤网，自动排杂质，密闭操作避免人工接触物料，楔形网的滤元过滤效率非常高效

随着挤压涂布的普及，自动过滤器也有了极大的改进

挤压涂对模头压力要求较转移涂更为严苛

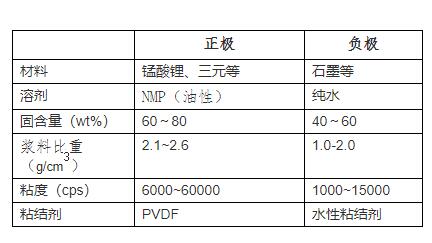

水性粘结剂

1. 技术要求

2.1、 过滤滤芯100目，150目

2.2、 电机设计在上部；

2.3、 出料能力能达到0~15L/min；

2.4、 泄压防爆功能；

2.5、 电机转速0~28rpm可变频调节；

2.6、 密封件采用EPDM/PTFE，防止浆料溢出。

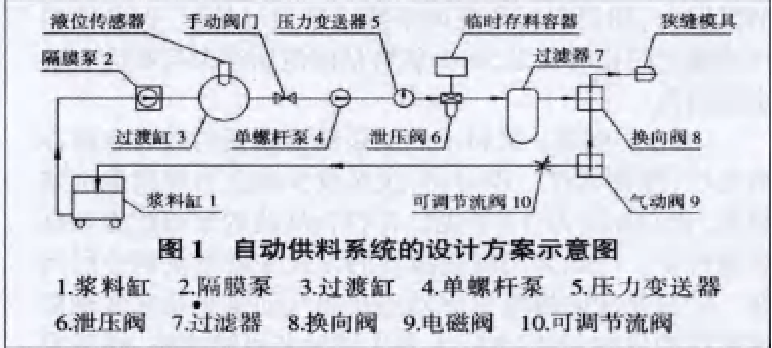

1，需要放置在螺杆泵后端过滤，如放置在隔膜泵上周转罐之前，实测达不到过滤的效果

2，需要放置在螺杆泵后过滤

要参数规格 备注

1 过滤目数：200目 精度可选

2 滤芯规格：Ф160(cooper1) 过滤面积：0.2m2  国产

3 滤芯规格：316L材质卫生级楔形网 国产

4 气动整机功率：   电机产自台湾/无噪音/免维护 可选

5 输出转速： 可调

6 环刮刀式：PTFE/UHWPE+不锈钢弹簧

7 卡式，整机可拆卸，清洗方便

8 进出口管径、排污口口管径均为2英寸、共3个接入口（下2/上1）,配φ50.5卡盘

9 整机材质为316L卫生级不锈钢，筒体厚度> 3mm 所有零部件经卫生级处理

10 支腿 支撑脚材质304

11 排污口：底部汽缸自动排污，PLC连接控制系统，时间控制

电池浆料静态过滤，滤网过滤器 （过滤除铁上料器）

材质:316L 材质，设计压力：1MPA 电池浆料除铁

除铁器规格:直径:DN50,磁棒：25*500mm,带套筒，上部磁棒与封盖一体快开型

下部变径 K50 变 K25 卡盘快速连接管道与三通阀 并排式分布，

可切换操作 过滤器：316L 材质，316L 楔形网，由外向内过滤 设计压力:1MPA 过滤精度:120 目，

150 目，精度可选 整体撬装，含进口隔膜泵，含过滤器，除铁装置，压力传感器，以及管道，连接件 设计温度：<100℃
