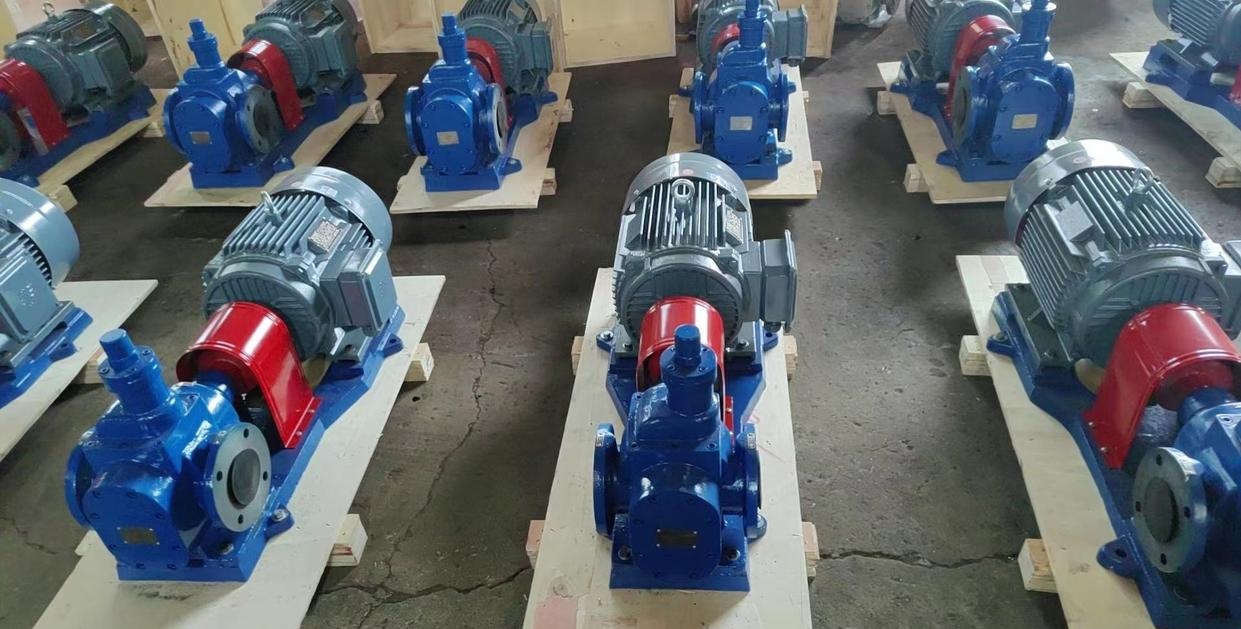

YCB圆弧齿轮泵,圆弧齿轮泵,圆弧泵

YCB圆弧齿轮泵主要用于各种机械设备中的润滑系统中输送润滑油，适用于输送粘度为5×10-6～1.5×10-3m2/s (5-1500cSt)，温度在200℃以下的具有润滑性的油料。YCB系列不锈钢圆弧泵，可输送无润滑性的油料、饮料、有腐蚀性的液体。配用铜齿轮可输送低内点液体，如汽油、苯等。本系列泵除配置普通电机外，还可根据用户需要配置同规格的防爆电机。

YCB圆弧齿轮泵适用范围

在输油系统中可用作传输，增压泵；

在燃油系统中可用作输送，加压，喷射的燃油泵；

在液压传动系统中可用作提供液压动力的液压泵；

在一切工业领域中，均可作润滑油泵用。

YCB圆弧齿轮泵结构特点

YCB圆弧齿轮泵采用了国际上被认为输送泵Zui先进的一点连续接触齿轮，即双圆弧加正弦曲线复合成齿形，可彻底淘汰渐开线齿轮输送泵。曾获重大科技成果项目，并获国家教委科技进步三等奖。YCB圆弧泵在两啮合齿廓间为一点连续接触，不会产生困油现象，彻底解决了渐开线齿轮泵因困油现象导致泵的振动、噪声、轴承负载增大等现象。因此圆弧齿轮泵具有效率、噪声低，并具有良好的节能效果。本系列齿轮泵主要有齿轮、轴、泵体、泵盖、轴承套、轴端密封等组成。齿轮采用双圆弧正弦曲线齿形制造。它与渐开线齿轮相比Zui突出的优点是齿轮啮合过程中齿廓面没有相对滑动，所以齿面无磨损，运转平稳，无困液现象，噪音低、寿命长、效率高。YCB圆弧泵摆脱了传统设计的束缚，使得齿轮泵在设计、生产和使用上进入了一个新的领域

YCB圆弧齿轮泵设有安全阀作为超载保护，安全阀全回流压力为泵额定排出压力的1.5倍。也可在允许排出压力范围内根据实际需要另行调整。但注意本安全阀不能作减压阀长期工作，需要时可在管路上另行安装。

YCB圆弧齿轮泵轴端密封设计为两种形式，一种为机械密封，一种是填料密封，可根据具体使用情况和用户要求确定。

2CY、KCB齿轮式输油泵

1、齿轮油泵适用于输送各种有润滑性的液体，温度不高于70℃，如需高温200℃，同本单位可配用耐高温材料即可，粘度为5×10-5～1.5×10-3m2/s。

2、齿轮油泵不适用于输送腐蚀性的、含硬质颗粒或纤维的、高度挥发或闪点低的液体，如汽油、笨等。

齿轮油泵在泵体中装有一对回转齿轮，依靠两齿轮的相互啮合，把泵内的整个工作腔分两个独立的部分。泵运转时主动齿轮带动被动齿轮旋转，当齿轮脱开啮合时在吸入侧就形成局部真空，液体被吸入。被吸入的液体充满齿轮的各个齿谷而带到排出侧，齿轮进入啮合时液体被挤出而排出泵外。

齿轮油泵结构说明

本产品由泵体、齿轮、前后泵盖、安全阀、轴承及密封装置等零、部件组成。

1、泵体、前后盖等零件为灰铸铁件，齿轮用优质碳素钢制作；亦可根据用户需要用铜材或不锈钢制作。

2、安全阀。

2CY系列齿轮式润滑泵自身不带安全阀，用户在使用时需自行在管路系统中安装安全阀。KCB,2CY系列齿轮式输油泵在后泵盖或泵体上方装有安全阀，当泵或排出管道发生故障或

将排出阀门*关闭而产生高压和高压?击时安全阀就会自动打开，卸除部分或全部的高压液体回

到吸入腔，从而对泵及管道起到安全保护作用。

3、轴承。

2CY系列齿轮油泵全部采用DU轴承；可根据用户要求采用锡青铜轴承。&0818.3-83.3、2CY1.1齿轮式输油泵采用DU轴承；可根据用户要求采用锡青铜轴承。

KCB133-960、2CY8-60齿轮式输油泵有采用DU轴承，锡青铜轴承和滚动轴承三种结构，需在订货时注明。订货时未注明者均按DU轴承结构供货。

轴承为内置型式，依靠被输送介质进行润滑；011轴承和锡青铜轴承能在非润滑性介质中工作。

4、轴封。

本系列产品的轴端密封有骨架油封、机械密封及填料密封三种结构。

a. 骨架油封：骨架油封的特点是维护、更换方便，成本低，但寿命较短。丁晴胶骨架油封适用于1001：以下工作环境；氟橡胶骨架油封适用于200℃以下工作环境。

b. 1机械密封：机械密封的特点是密封可靠、寿命长，成本高。机械密封的基体用不锈钢制造， 动、静环视介质不同分别由YG8硬质合金或YG8-石墨制造，使用温度在200℃以下。

c. 填料密封：填料密封仅用于高温油泵，其特点是耐高温，有少量泄漏。使用过程中需根据泄漏情况经常进行调整，使用温度在250℃：以下。

用户需何种型式的密封结构需在订货时注明。凡订货时未注明者均按丁晴胶骨架油封结构供货。

5、进、出油口型式：

2CY系列齿轮油泵进、出油口为与口径对应的英制管螺纹（G),直接制作在泵体上。

KCB18.3-200、2CY1.1-12齿轮油泵配带管螺口的腰形法兰；其余泵不配带法兰，当用户需要配带法兰时，应在订货中注明。

6、泵与电机用弹性联轴器连接，并安装在公共底盘上。
