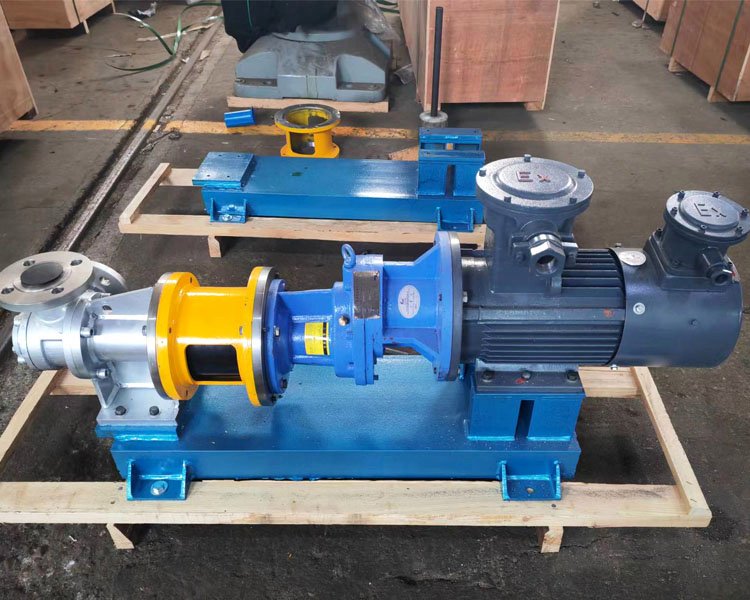

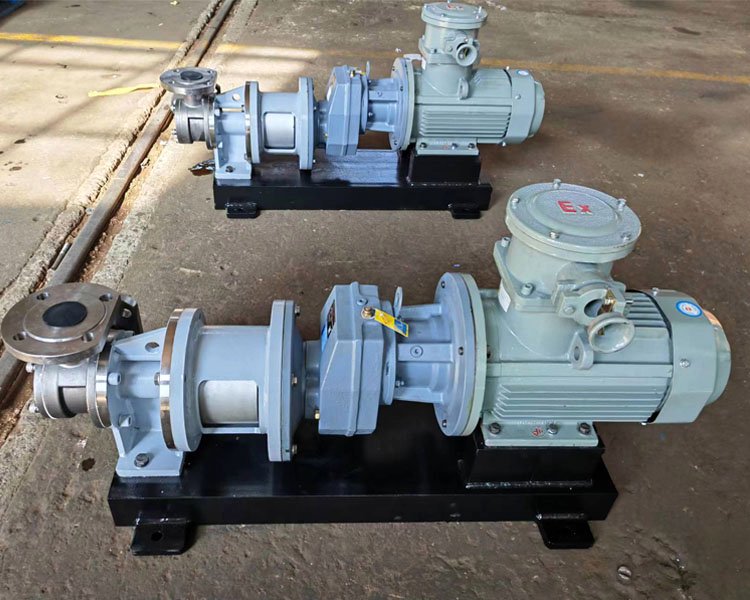

磁力密封内啮合齿轮泵

磁力传动内啮合齿轮泵，泵体的泵腔内设置有相互啮合的外齿轮与内齿轮，泵体上开设有连通泵腔的吸入口与排出口，外齿轮与主轴一端连接，主轴另一端连接有磁力耦合器；在排出口至磁力耦合器再至吸入口之间设置有冷却回路，排出口的介质通过冷却回路流至磁力耦合器对磁力耦合器降温后再流回吸入口。本实用新型在泵的排出口至磁力耦合器再至吸入口之间设置了冷却回路，利用排出口的介质作为冲洗液通过冷却回路对磁力耦合器的内磁转子及隔离罩进行降温，防止内磁转子及隔离罩温度过高，保证磁力耦合器的正常工作，冲洗液在流过冷却回路的过程中还对轴承进行了润滑与冷却，提高了轴承的使用寿命。

高粘度泵采用内啮合原理，内外齿轮节圆紧靠一边，另一边被“月牙板’二隔开，齿轮同向转动，无困液现象，结构   ，体积小，流量大，噪音低，寿命长。

不锈钢磁力齿轮泵电机整机零泄漏、结构紧凑、外形美观、体积小、噪音低、运行、使用纵方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、机构、工业等单位抽送酸、碱液、油类、贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆液体物抽送，选用此泵则   为理想。

锈钢磁力齿轮泵电机整机以静密封取代动密封，使泵的过流部件处于密封状态，   解决了其他泵机械密封无法避免的跑、冒、滴之弊病。磁力泵选用、的工程塑料、钢玉陶瓷、不锈钢等作为制造材料，因此它具有良好的性能，并可以使被输送介质免受污染可以称之为无泄漏齿轮泵。

不锈钢磁力齿轮泵电机整机安装和使用

1、磁力泵应水平安装，不宜竖立，对于要求垂直安装的场合，电机务必朝 上。

2、起动前打开吸入管道阀门即可，若抽吸液面低于泵轴心线时，管道需配备底 阀。

3、泵使用前应进行检查，电机风叶转动要灵活，无卡住无异常声响，各紧固件要紧固。

4、检查电机旋转方向是否与磁力泵转向标记一致。

不锈钢磁力齿轮泵电机整机使用注意事项

一、因磁力泵轴承的冷却和润滑是靠被输送的介质，所以   禁止空动转，同时避免在工作中途停电后再启动时 所造成时空载运转。

二、被输送介质中，若含有固体颗粒，泵入口要加过滤网：如含有铁磁质微粒，需加磁性过滤器。

三、泵在使用中环境温度应小于40℃，电机温升不得超过75℃。

四、 被输送的介质及其温度应在泵材允许范围内（详见附表）。金属泵的使用温 度100度-300度，粒度不大于30×10- 6m2/s的不含硬颗粒和纤维的液体。

结构特点

适用于输送各种轻质、挥发性液体，直至重质、粘稠液体，甚至半固态液体。广泛应用于石油、化工、油脂、涂料等行业。NCB型内啮合齿轮泵。

系列高粘度转子泵安装及注意事项

1.按基础尺寸做好混凝土基础，同时予埋地脚螺栓。

2.在安装前应对泵和电机进行检查，各部分应完好无损，泵内应无杂物。

3.将机组在基础上，在底板和基础之间放成对楔垫，通过高速垫，找正泵的水平。

4.泵的吸入，吐出管路应有支架，不能用泵来支承管路，进出口管路径应与泵进出口口径相统一。

5.高粘度转子泵磁力泵安装时应先接   管，加满液体后再接出口管，校正转向，泵的   管道   与泵匹配，且总长不能超过5米。

6.安装完毕，   后用手转动联轴器，检查有无擦碰现象。

7.高粘度转子泵磁力泵严禁抽取含有颗料的介质。

8.为防止杂物进入泵内，在   处应设有过滤器，过滤面积应大于管路截面积的3-4倍。

9.扬程高的尖在出口管路上还应该安装逆止阀，以防突然停机的水锤破坏。

10.   泵的安装高度符合泵的汽蚀余量，并考虑管路损失及介质温度。

11.介质温度过高时应对机封衣柜取冷却措施，以防机封变形，静环开裂。
