厂家直销38年专注工业泵研发制造

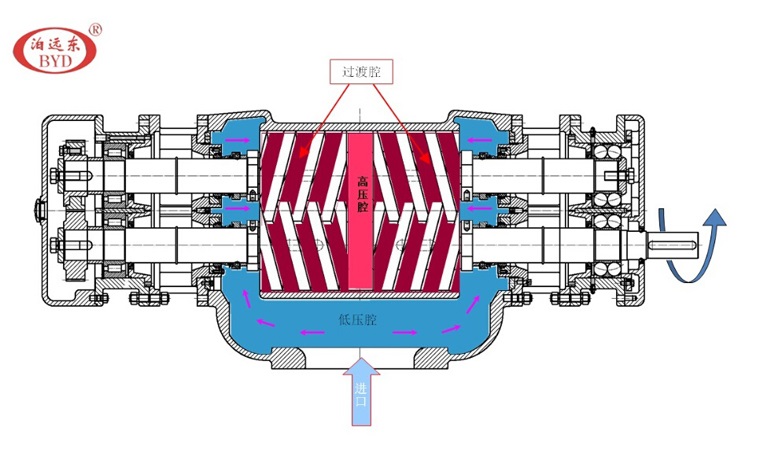

纤维粘胶输送泵为双螺杆泵，粘度250~500mpa.s，浆粕粘度500-800mpa.s，输送形式采用双螺杆泵，过流部件材质不锈钢304，电机防爆变频。

粘胶纤维是以天然纤维素（浆粕）为基本原料，经纤维素黄酸酯溶液纺制而成的再生纤维素纤维。

粘胶纤维的耐碱性较好，但不耐酸。其耐酸碱性均较棉纤维差。

粘胶纤维大分子的聚合度为250~500，大分子结晶度较棉纤维低，一般在30%左右，系统较为松散，使其断裂强度较棉纤维小，为16~27cN/tex；其断裂伸长率比棉纤维大，为16%~22%；其湿态时的强力下降很大，仅为干强的50%左右，并且其湿态身长增加约50%左右；其模量较棉低，弹性恢复力差，尺寸稳定性差，织物易伸长，耐磨性差。富强纤维对粘胶纤维的以上缺点有较大的改善，特别是湿态时的强力有较大的提高。

粘胶纤维结构松散，其吸湿能力由于棉，是常见化学纤维中吸湿能力最强的纤维。吸湿后显著膨胀，以其织制的织物下水收缩大、发硬。

粘胶纤维的染色性能好，染色色谱全。

浆粕的聚合度为500~800,这样制成的粘胶粘度太高。在一定温度(24~35℃)保持一定时间(18~24小时),可使碱纤维素与空气中的氧作用,发生纤维素的降聚。

粘胶纤维的耐热性和热稳定性好。

因粘胶纤维的稀释能力强，比电阻较低，抗静电性能好。

粘胶纤维的耐光性与棉纤维相近。

在1891年，克罗斯（Cross）、贝文（Bevan）和比德尔（Beadle）等首先以棉为原料制成了纤维素黄酸钠溶液，由于这种溶液的粘度很大，因而命名为“粘胶”。粘胶遇酸后，纤维素又重新析出。根据这一原理，1893年发展成为一种制造纤维素纤维的方法，这种纤维就叫做“粘胶纤维”。到1905年，米勒尔（Muller)等发明了一种稀硫酸和硫酸盐组成的凝固浴，实现了粘胶纤维的工业化生产。

粘胶属于纤维素纤维，主要是以天然纤维（木质纤维、棉短绒）为原料采用化学方法纺丝而制成。根据原料和生产工艺不同可分为普通粘胶、高湿模量粘胶和高强力粘胶等。普通根据物理能和化学性能又分为棉型粘胶、毛型粘胶和长丝型粘胶。

普通粘胶纤维的截面呈锯齿形皮芯结构，纵向平直有沟横，吸湿性好，不易起静电，可纺性优良。短纤可以纯纺，也可以与棉、涤纶、毛等纤维混纺、交织。粘胶纤维的染色性非常好，易于上色，且色谱全、色牢度好、颜色鲜亮，但湿强较低（约为干强的一半），缩水率高且容易变形，弹性和耐磨性较差。

由于纤维素大分子的羟基(-OH)易于发生多种化学反应，因此可通过嫁接等方法对粘胶纤维进行改性，以提高纤维性能，生产出各种特殊用途的粘胶。差别化粘胶都是在普通粘胶的基础上改性而来的，常用的改性粘胶种类较多。

常见的差别化粘胶纤维

阻燃粘胶

采用溶胶凝胶技术，在纺丝溶剂中加入阻燃剂，使无机高分子阻燃剂在粘胶纤维有机大分子中以纳米状态或以互穿网络状态存在，既保证了纤维优良的物理性能，又实现了低烟、无毒、无异味、不熔融滴落等特性。

阻燃粘胶不发生火焰，离开火焰阴燃自行熄灭，广泛应用于服装、家居、装饰、无纺织物及填充物等。

抗菌粘胶

利用银、铜、锌等金属的抗菌能力，在纺丝溶剂中加入银、铜、锌等金属（或其离子），能够抵抗细菌在衣物上的附着,从而使人们远离病菌的侵扰。抗菌纤维对细菌的抵抗和杀灭作用不是一次性的暂时作用,而是具有长期的功效。

空调粘胶

通过改性形成横截面沿轴向中空结构，赋予纤维良好的保暖性、保水性和蓬松性。并将某些介质（如微胶囊等）充填进粘胶纤维的中空部分，在温度变化时通过填充的介质吸收热量，从而起到调节温度的功能，达到良好的保温效果。

另外还有艾草粘胶、光触媒粘胶、牛奶蛋白粘胶、抗紫外线粘胶等差别化粘胶纤维。
