本说明书供操作和维护人员使用。要使一台泵长期可靠的运行，就需要定期的严格按照使用维护说明书对其进行维护和保养。如因未按照说明书而发生损坏，我们不承担责任。

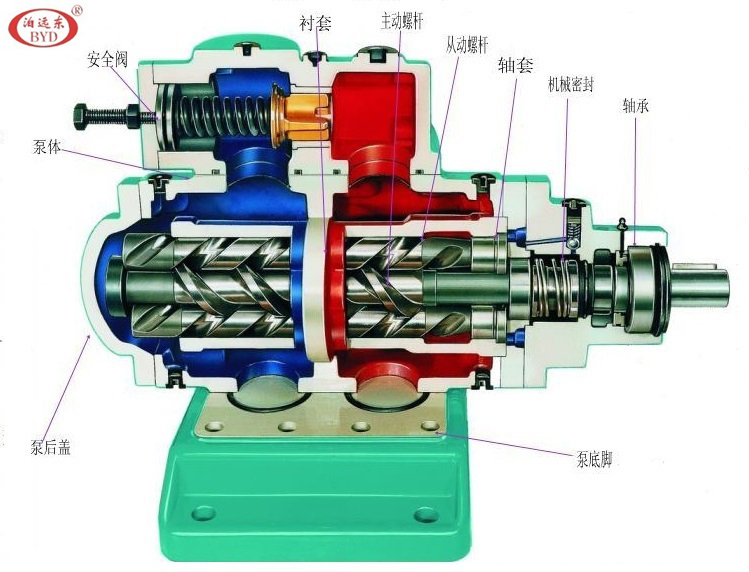

上图为SN SM三螺杆泵结构图

一、概述

用于低压范围的SN系列和用于中压范围的SM系列三螺杆泵是转子型容积泵，适于输送不含固体颗粒，无腐蚀性油类及类似油的润滑性液体，输送液体粘度2-760mm2/s，温度不超过150摄氏度，超过150摄氏度可用高温泵SM```Y 、SN`````Y型，禁止输送水及其他相似介质。

SM、SN型三螺杆泵具有多种规格、结构，流量从10~5300L/min可任意选择，可以卧式和立式安装，进口、出口方向可相隔180度可以任意互换，轴封多数为机械密封和填料密封。

SM、SN型三螺杆泵，衬套为一个单独的零件固定于泵体内，主杆轴端装有档圈挡住衬套内的从杆轴向移动，从杆轴端装平衡套以平衡其轴向力。

SM、SN型三螺杆泵轴伸支撑较小，应由原动机经弹性联轴器直接驱动，不得用皮带轮等会产生额外径向力较大的传动方式传动。

SM、SN型三螺杆泵输送各种油类是应注意事项：

1.输送40-150mm2/s的油类合适，允许按泵的高工作压力使用。

2.输送40mm2/s以下的油类，为保证泵的流量及寿命应降低使用。

3.输送150mm2/s以上的油类，且进油管道过长，弯头过多，泵工作时如产生噪音或振动现象，则应考虑更换低一级转速的电动机运转或缩短吸入管道，减少弯头。

二、SM、SN型三螺杆泵安装要求

1.安装前检查泵的油封是否良好，并检查泵在运输过程中是否损坏，可用手转动联轴器是否有卡劲的现象，如有则应拆泵进行清洗，修理和校正

2.安装泵的进油和排油管道时，其管径不得小于泵的进油和排油口径，进油管道不得过长，弯头不得过多，否则将影响泵的工作状态。

3当有两台以上的泵安装在同一条管线上，为便于泵的启动，在进泵的排油管上需要安装逆止阀。

4．对于在较高温度（60℃以上）下输送粘度大的油类（如：重油）的备用泵，需要是热备用泵，否则泵在低温下启动会造成电机过载或泵损坏。（建议在靠近泵的排油管上的逆止阀帝，并联安装一个小回流阀，对于备用泵可微启回流阀，使泵缓慢逆转，其逆转速<=100转/分，使部分热油经常流过泵内，达到泵热备用目的。）

5.输送介质内含有机械杂质，将严重影响泵的运转和降低使用寿命，因此在泵安装前，需要仔细进油管的焊渣，沙粒等杂质。巴西在进油管道靠近泵处安装滤器，滤器网孔大小，可根据工作情况及介质粘度确定。（一般可用40-80目网），过滤面积一般不得小于进油管截面积的20倍。

6.尽量在泵进油和排油口处的螺纹孔上连接压力表和真空表，以便于泵的运转状态。

7.原动机与泵的转轴需要在同一线上，可用直尺测隙规在联轴器圆周上间隔900处检查。

8.原动机与泵在转向需要一致，严格禁止原动机驱动泵逆转。电机接线时，应先脱开电机与泵的联轴器，对电机做试运转。使其转向与泵的转向标志一致。

三．SM、SN型三螺杆泵的使用

1.泵启动前，需要全开进油和排油闸阀。

2.启动泵或再次使用长期封存的泵时，泵内无介质，应在泵进油腔灌注适量输送介质，避免泵干启动。

3．泵启动后，应密切注意电流表，压力表和真空表的数值，超出规定值，应停泵找出原因后，再行启动。

4.轴封处点滴泄露，应属正常现象，当泄露量大量增加时，对软填料密封应压紧填料密封压盖，对机械密封应停泵后，再行启动。

5.用高温蒸汽清扫管线时，应避免高温蒸汽通过泵内。

6.SM、SN型三螺杆泵可配备随机阀，其开启压力为工作压力的1.25-1.5倍，这在出厂试验时已经确定，不允许用户擅自调节，否则引发的事故我厂概不负责。

注意：随机阀只起偶然事故中短时间内保护泵本身不损坏，不能当作系统中溢流阀或阀使用，设计选型人员需要在系统中增设独立的保护设施。

7.如果泵长期吧工作时，应进行油封，并定期检查油封情况，必要时重新安装油封。
